玻璃與硅片微流道精密加工：深圳市勃望初芯半導體科技有限公司依托深硅反應離子刻蝕（DRIE）技術，實現玻璃與硅片基材的高精度微流道加工。針對玻璃芯片，通過光刻掩膜與氫氟酸濕法刻蝕工藝，可制備深寬比達10:1、表面粗糙度低于50nm的微通道網絡，適用于高通量單細胞操控與生化反應腔構建。硅片加工則采用干法刻蝕結合等離子體表面改性技術，形成親疏水交替的微流道結構，提升毛細力驅動效率。例如，在核酸檢測芯片中，硅基微流道通過自驅動流體設計，無需外接泵閥即可完成樣本裂解、擴增與檢測全流程，檢測時間縮短至1小時以內，靈敏度達1拷貝/μL。此類芯片還可集成微加熱元件，實現PCR溫控精度±0.1℃，為分子診斷提供高效硬件平臺。MEMS 微納米加工技術是現代制造業中的關鍵領域，它能夠在微觀尺度上制造出高精度的器件。湖北MEMS微納米加工廠家現貨

MEMS制作工藝-聲表面波器件的特點：

1.聲表面波具有極低的傳播速度和極短的波長，它們各自比相應的電磁波的傳播速度的波長小十萬倍。在VHF和UHF波段內，電磁波器件的尺寸是與波長相比擬的。同理，作為電磁器件的聲學模擬聲表面波器件SAW，它的尺寸也是和信號的聲波波長相比擬的。因此，在同一頻段上，聲表面波器件的尺寸比相應電磁波器件的尺寸減小了很多，重量也隨之大為減輕。

2.由于聲表面波系沿固體表面?zhèn)鞑?，加上傳播速度極慢，這使得時變信號在給定瞬時可以完全呈現在晶體基片表面上。于是當信號在器件的輸入和輸出端之間行進時，就容易對信號進行取樣和變換。這就給聲表面波器件以極大的靈活性，使它能以非常簡單的方式去。完成其它技術難以完成或完成起來過于繁重的各種功能。

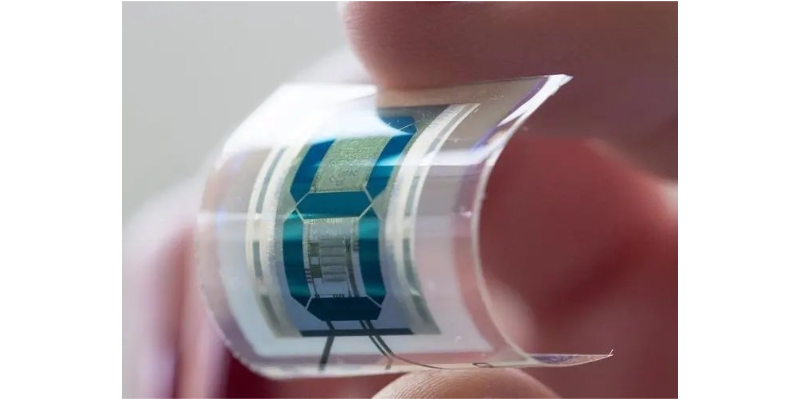

3.采用MEMS工藝，以鈮酸鋰LNO和鉭酸鋰LTO為例子的襯底，通過光刻（含EBL光刻）、鍍膜等微納米加工技術，實現的SAW器件，在聲表面器件的濾波、波束整形等方面提供了極大的工藝和性能支撐。 湖北MEMS微納米加工廠家現貨MEMS制作工藝柔性電子的常用材料是什么？

在MEMS微納加工領域，公司通過“材料創新+工藝突破”雙輪驅動，為**健康、生物傳感等場景提供高精度、定制化的微納器件解決方案。公司依托逾700平米的6英寸MEMS產線，可加工玻璃、硅片、PDMS、硬質塑料等多種基材的微納結構，覆蓋從納米級（0.5-5μm）到百微米級（10-100μm）的尺度需求。其**技術包括深硅刻蝕、親疏水改性、多重轉印工藝等，能夠?qū)崿F(xiàn)復雜三維微流道、高深寬比微孔陣列及柔性電極的精密成型，滿足腦機接口、類***電生理研究、微針給藥等前沿**應用的嚴苛要求。

微機電系統是指集微型傳感器、執行器以及信號處理和控制電路、接口電路、通信和電源于一體的微型機電系統，是一個智能系統。主要由傳感器、作動器和微能源三大部分組成。微機電系統具有以下幾個基本特點，微型化、智能化、多功能、高集成度。微機電系統。它是通過系統的微型化、集成化來探索具有新原理、新功能的元件和系統微機電系統。微機電系統涉及航空航天、信息通信、生物化學、**、自動控制、消費電子以及兵器等應用領域。微機電系統的制造工藝主要有集成電路工藝、微米/納米制造工藝、小機械工藝和其他特種加工工種。微機電系統技術基礎主要包括設計與仿真技術、材料與加工技術、封裝與裝配技術、測量與測試技術、集成與系統技術等。熱壓印技術支持 PMMA/COC 等材料微結構快速成型，較注塑工藝縮短工期并降低成本。

MEMS四種刻蝕工藝的不同需求：

絕緣層上的硅蝕刻即SOI器件刻蝕：先進的微機電組件包含精細的可移動性零組件，例如應用于加速計、陀螺儀、偏斜透鏡(tiltingmirrors).共振器(resonators)、閥門、泵、及渦輪葉片等組件的懸臂梁。這些許多的零組件，是以深硅蝕刻方法在晶圓的正面制造，接著藉由橫方向的等向性底部蝕刻的方法從基材脫離，此方法正是典型的表面細微加工技術。而此技術有一項特點是以掩埋的一層材料氧化硅作為針對非等向性蝕刻的蝕刻終止層，達成以等向性蝕刻實現組件與基材間脫離的結構(如懸臂梁)。由于二氧化硅在硅蝕刻工藝中，具有高蝕刻選擇比且在各種尺寸的絕緣層上硅晶材料可輕易生成的特性，通常被采用作為掩埋的蝕刻終止層材料。 全球及中國mems芯片市場有哪些？湖北MEMS微納米加工廠家現貨

超薄石英玻璃雙面套刻加工技術，在 100μm 以上基板實現微流道與金屬電極的高精度集成。湖北MEMS微納米加工廠家現貨

MEMS多重轉印工藝與硬質塑料芯片快速成型：針對硬質塑料芯片的快速開發需求，公司**MEMS多重轉印工藝。通過紫外光固化膠將硅母模上的微結構（精度±1μm）轉印至PMMA、COC等工程塑料，10個工作日內即可完成從設計到成品的全流程交付。以器官芯片為例，該工藝制造的多層PMMA芯片集成血管網絡與組織隔室，可模擬肺部的氣體交換功能，用于藥物毒性測試時，數據重復性較傳統方法提升80%。此外，COP材質芯片憑借**蛋白吸附性（<3ng/cm?），成為抗體篩選與蛋白質結晶的**載體。該技術還支持復雜三維結構加工，例如仿生肝小葉芯片中的正弦狀微流道，可精細調控細胞剪切力，提升原代肝細胞活性至95%以上。湖北MEMS微納米加工廠家現貨
